產品概述

S13、S20、S22系列型全密封油漫式變壓器適用于交流 50H2、額定工作電壓 20kV及以下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

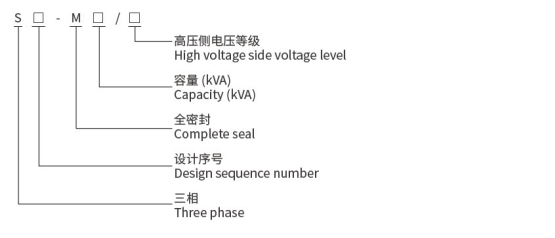

型號含義

產品特點

• 鐵芯

鐵芯選用高導磁晶粒取向冷軋硅鋼片。鐵芯為新式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面。

• 繞組

繞組采用瓦楞油道，不漫漆工藝，緊縮帶綁扎;繞組均為同心式線圈:高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上、且需切斷電源后方可變換分接電壓。

• 安全保護裝置

30~2000kVA 變壓器裝有壓力釋放閥；

根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器；

• 油溫測最裝置

變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內 120士10mm；

1000~2000kVA 變壓器裝有戶外式信號溫度計；

• 變壓器油箱

變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢周。波紋散熱片不但具有冷卻功能，而且具有“呯吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；

變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不定期進行油樣試驗;

　　S11型10KV性能及特點：全密封電力變壓器用波紋油箱本體的翅板作為散熱冷卻元件。翅板可以隨變壓器油體積的脹縮而脹縮，從而使變壓器內部與大氣隔絕，防止油的劣化和絕緣受潮及老化。鐵心采用優質冷軋取向硅鋼片，有效的改善了磁通密度在鐵心內部的狀況，降低了噪音，降低了損耗。線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。油箱表面經磷化處理后采用三防 ( 防潮、防霉、防鹽霧涂裝 )，廣泛應用于冶金、礦山、石化等使用環境較惡劣的場合。

　　S13型10KV性能及特點：S13 型油浸式變壓器是目前疊鐵心結構變壓器性能指標最優的節能產品，我公司生產的 S13 型系列產品采用了優質的 0.23m m 導磁取向硅鋼片，高、低壓繞組全部使用銅箔和銅導線生產，高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強，線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油工藝，使變壓器內部的絕緣強度提高，全新的結構設計和生產工藝，采用全密封波紋片油箱結構設計制造，外形美觀。

　　S11型35KV性能及特點：鐵心采用優質冷軋取向硅鋼片，有效的改善了磁通密度在鐵心內部的狀況，降低了噪音，降低了損耗。線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。油箱表面經磷化處理后采用三防 ( 防潮、防霉、防鹽霧涂裝 )，廣泛應用于冶金、礦山、石化等使用環境較惡劣的場合。

S11-M系列10kV油浸全密封式配電變壓器

技術參數：

注：1.根據用戶要求可以制造各種特殊參數和性能的配電變壓器。
　　2.表中斜線上方的負載損耗值適用于Dyn11聯接組，斜線下方的負載損耗值適用于Yyn0聯接組。
　　3.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。

S11型10kV油浸雙繞組有載調壓配電變壓器
技術參數：

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
　　2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準

S11型35kV油浸雙繞組無勵磁調壓配電變壓器

技術參數：

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
　　2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。

S13-M系列10kV油浸密封式配電變壓器
技術參數：

注：1.根據用戶要求可以制造各種特殊參數和性能的配電變壓器。
　　2.表中斜線上方的負載損耗值適用于Dyn11聯接組，斜線下方的負載損耗值適用于Yyn0聯接組。
　　3.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。
