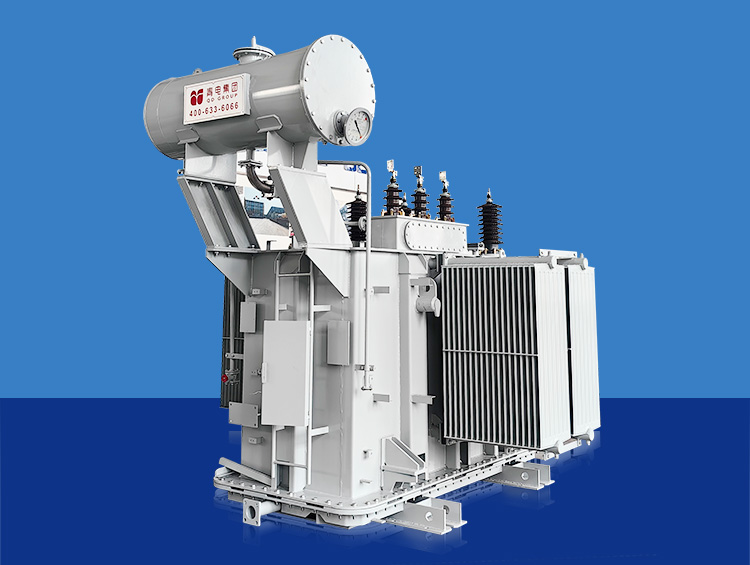

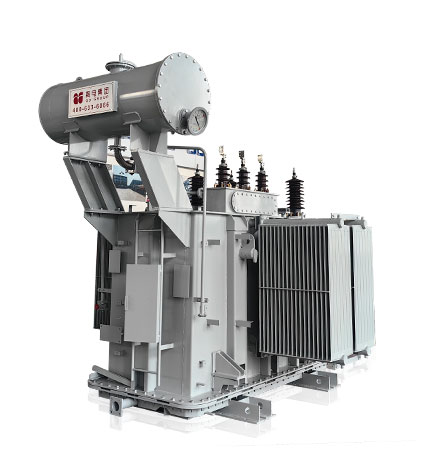

35KV電力變壓器

所屬分類：: 油浸式電力變壓器
概要：: 該系列產品在設計上比較先進，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力。抗短路能力強，外觀選型美觀，運行可靠，損耗低，噪音小，達到國外同類產品先進水平。; 電話：400-633-6066; 郵箱：xs@qdqddq.com

技術特點型號參數

產品概述

該系列產品在設計上比較先進，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力。抗短路能力強，外觀選型美觀，運行可靠，損耗低，噪音小，達到國外同類產品先進水平。

執行標準

GB 1094.1~2《電力變壓器總則》《油浸式變壓器的溫長》

GB 1094.3《絕緣水平、絕緣試驗和外絕緣空氣間隙》

GB 1094.5《電力變壓器承受短路的能力》

GB/T 6451《油浸式電力變壓器技術參數和要求》

GB/T 15164《油浸式電力變壓器負載導則》

GB2536《變壓器油》

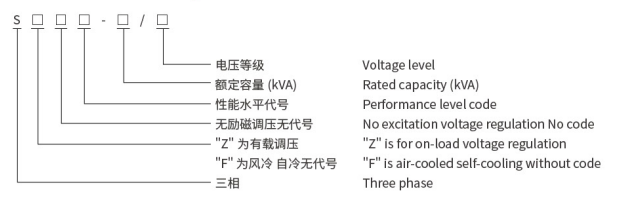

型號含義

1.結構合理：利用現代計算技術對變壓器電、磁、力、熱特性進行分析，在此基礎上進行圖紙設計，使產品結構更加合理完善。

2.性能先進：產品性能除滿足國家標準相關規定外，還根據用戶要求進行特殊設計，局部放電水平明顯低于國家標準規定數值。

3.安全可靠：在對變壓器電、磁、力、熱分析基礎上進行繞組絕緣結構、安匝分布和冷卻系統設計，提高了變壓器承受過電壓和短路電流沖擊作用的能力，無局部過熱現象。

4.優選組件：根據用戶要求選用國產或進口優質組件，進一步提高了產品的運行可靠性。

5.用戶無憂：外形美觀、無滲漏、免吊芯、免維護、優質售后。

35kV油浸雙繞組無勵磁調壓電力變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量（kg）			外形尺寸（mm）長×寬×高	軸中心距（mm）
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸（mm）長×寬×高	軸中心距（mm）
630	35	±5 ±2×2.5%	3.15 6.3 10.5	Yd11	0.83	7.86	6.5	0.65	925	1580	3275	1975×1330×2420	820×820
800					0.98	9.40		0.65	1115	1870	4085	2275×1380×2430	820×820
1000					1.15	11.5		0.65	1165	2000	4245	2450×1670×2470	820×820
1250					1.40	13.9		0.55	1420	2480	5200	2565×1770×2615	820×820
1600					1.69	16.6		0.45	1540	2690	5980	2830×1780×2685	820×820
2000					2.17	18.3		0.45	1610	3460	7050	2850×1810×2755	1070×1070
2500					2.56	19.6		0.45	1640	3670	7085	2870×1790×2820	1070×1070
3150	35~38.5				3.04	23.0	7.0	0.45	2040	4745	8740	2890×2165×2960	1070×1070
4000					3.61	27.3		0.45	2050	4980	9500	2925×2665×3100	1070×1070
5000					4.32	31.3		0.45	2295	6030	10785	3100×2765×3155	1070×1070
6300					5.24	35.0	8	0.45	2830	7380	13130	3290×2770×3310	1475×1475
8000		±2×2.5%	3.15 3.3 6.3 6.6 10.5	YNd11	7.20	38.4		0.35	2890	9270	14680	3330×2800×3710	1475×1475
10000					8.70	45.3		0.35	3625	10935	18450	3650×2830×3830	1475×1475
12500					10.0	53.8		0.30	3950	13105	20560	3865×2845×3950	1475×1475
16000					12.1	65.8		0.30	6365	18590	29975	4560×2860×4720	1475×1475
20000					14.4	79.5		0.30	6540	20035	31505	4480×3225×4865	2000×1435
25000					17.0	94.0	10	0.25	6970	22310	35370	4610×3490×4910	2000×1435
31500					20.2	112	10	0.25	7380	25210	39800	4760×3750×5100	2000×1435

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。

35kV油浸雙繞組有載調壓電力力變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量（kg）			外形尺寸（mm）長×寬×高	軸中心距（mm）
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸（mm）長×寬×高	軸中心距（mm）
2000	35	±3×2.5%	6.3 10 10.5	Yd11	2.30	19.2	6.5	0.50	1825	3000	6640	3105×2195×2805	1070×1070
2500	35				2.72	20.6	6.5	0.50	2060	3525	7665	3500×2535×2980	1070×1070
3150	38.5				3.23	24.4	7.0	0.50	2205	3995	8565	3510×2725×2840	1070×1070
4000					3.87	29.1		0.50	2560	4825	10115	3530×2915×3070	1070×1070
5000					4.64	34.2		0.50	2635	5700	11305	3680×2980×3145	1070×1070
6300					5.63	36.7		0.50	3240	7120	13510	3650×3005×3210	1475×1475
8000					7.87	40.6	8.0	0.40	3840	8875	16690	4070×3050×3495	1475×1475
10000				YNd11	9.28	48.0		0.40	3600	10305	17690	4105×23075×3655	1475×1475
12500					10.90	56.8		0.35	4310	12830	20990	4570×3100×3740	1475×1475
16000					13.10	70.3		0.35	6650	16010	27660	5235×3295×4615	2000×1435
20000					15.50	82.7		0.35	7600	18820	32170	5360×3415×4660	2000×1435
25000					18.30	97.8	10.0	0.30
31500					21.80	116	10.0	0.30	12010	25110	49960	6290×4290×5260	2000×1435

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準

35kV油浸雙繞組無勵磁調壓電力變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量（kg）			外形尺寸（mm）長×寬×高	軸中心距（mm）
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸（mm）長×寬×高	軸中心距（mm）
630	35	±5 ±2×2.5%	3.15 6.3 10.5	Yd11	0.83	7.86	6.5	0.65	925	1580	3275	1975×1330×2420	820×820
800					0.98	9.40		0.65	1115	1870	4085	2275×1380×2430	820×820
1000					1.15	11.5		0.65	1165	2000	4245	2450×1670×2470	820×820
1250					1.40	13.9		0.55	1420	2480	5200	2565×1770×2615	820×820
1600					1.69	16.6		0.45	1540	2690	5980	2830×1780×2685	820×820
2000					2.17	18.3		0.45	1610	3460	7050	2850×1810×2755	1070×1070
2500					2.56	19.6		0.45	1640	3670	7085	2870×1790×2820	1070×1070
3150	35~38.5				3.04	23.0	7.0	0.45	2040	4745	8740	2890×2165×2960	1070×1070
4000					3.61	27.3		0.45	2050	4980	9500	2925×2665×3100	1070×1070
5000					4.32	31.3		0.45	2295	6030	10785	3100×2765×3155	1070×1070
6300					5.24	35.0	8	0.45	2830	7380	13130	3290×2770×3310	1475×1475
8000		±2×2.5%	3.15 3.3 6.3 6.6 10.5	YNd11	7.20	38.4		0.35	2890	9270	14680	3330×2800×3710	1475×1475
10000					8.70	45.3		0.35	3625	10935	18450	3650×2830×3830	1475×1475
12500					10.0	53.8		0.30	3950	13105	20560	3865×2845×3950	1475×1475
16000					12.1	65.8		0.30	6365	18590	29975	4560×2860×4720	1475×1475
20000					14.4	79.5		0.30	6540	20035	31505	4480×3225×4865	2000×1435
25000					17.0	94.0	10	0.25	6970	22310	35370	4610×3490×4910	2000×1435
31500					20.2	112	10	0.25	7380	25210	39800	4760×3750×5100	2000×1435

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。
35kV油浸雙繞組有載調壓電力力變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量（kg）			外形尺寸（mm）長×寬×高	軸中心距（mm）
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸（mm）長×寬×高	軸中心距（mm）
2000	35	±3×2.5%	6.3 10 10.5	Yd11	2.30	19.2	6.5	0.50	1825	3000	6640	3105×2195×2805	1070×1070
2500	35				2.72	20.6	6.5	0.50	2060	3525	7665	3500×2535×2980	1070×1070
3150	38.5				3.23	24.4	7.0	0.50	2205	3995	8565	3510×2725×2840	1070×1070
4000					3.87	29.1		0.50	2560	4825	10115	3530×2915×3070	1070×1070
5000					4.64	34.2		0.50	2635	5700	11305	3680×2980×3145	1070×1070
6300					5.63	36.7		0.50	3240	7120	13510	3650×3005×3210	1475×1475
8000					7.87	40.6	8.0	0.40	3840	8875	16690	4070×3050×3495	1475×1475
10000				YNd11	9.28	48.0		0.40	3600	10305	17690	4105×23075×3655	1475×1475
12500					10.90	56.8		0.35	4310	12830	20990	4570×3100×3740	1475×1475
16000					13.10	70.3		0.35	6650	16010	27660	5235×3295×4615	2000×1435
20000					15.50	82.7		0.35	7600	18820	32170	5360×3415×4660	2000×1435
25000					18.30	97.8	10.0	0.30
31500					21.80	116	10.0	0.30	12010	25110	49960	6290×4290×5260	2000×1435
